工业互联网私有云平台

2019-08-19 00:00:00
详细介绍:

1.客户名称

北京XXXX科技有限公司

2.软件功能

燃料电池云监控系统服务端管理软件包含了燃料电池的管理、燃料电池的数据采集监控、报警记录、历史记录、报警信息短信及邮件发送、用户管理、客户端连接处理等功能。软件包含主界面、添加用户界面、添加设备界面、删除设备界面、删除用户界面、参数设置界面。

主界面:主界面中可以对燃料电池返回的数据进行显示,可以对系统的运行状态进行显示,可以显示连接到后台的燃料电池及用户,并且在主界面中还可以给客户端和燃料电池发送通信数据及指令等操作。

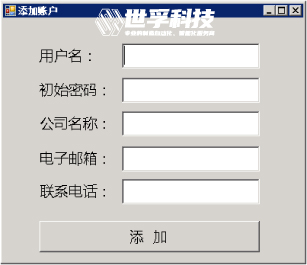

添加用户界面:该界面中可以新增用户账户,并完善相关用户基础信息。




添加设备界面:在该界面可以添加燃料电池到系统中进行监控,添加时需要输入燃料电池通信模块的IMEI码,选择燃料电池的型号,设置燃料电池的名称,并且可以将添加的燃料电池绑定到系统已添加的用户下面,用户即可对该燃料电池进行管理。

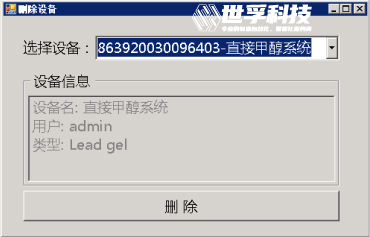

删除设备界面:进入该界面软件会默认加载所有已经添加到系统的燃料电池到列表中,选择需要删除的燃料电池之后会显示燃料电池的基础信息,确认信息无误后即可对该燃料电池进行删除。




删除用户界面:进入该界面,软件会默认加载所有的用户到列表中,选择用户之后会显示用户的基础信息,确认无误后即可执行对该用户的删除操作。

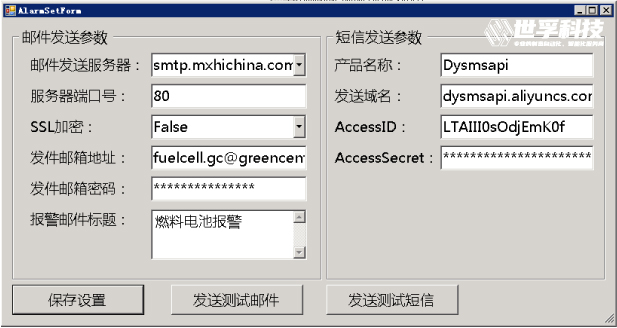

参数设置界面:报警参数设置页面用于设置报警发送邮件的参数以及报警发送短信的参数,设置完成之后用户可以点击测试按钮进行测试,如果收到测试短信或者邮件表明参数设置可用。



3.系统架构

B/S架构。

4.前端网页

燃料电池前端管理系统。

5.部署平台

Windows Server2008

6.数据库

MySQL数据库

7.监控设备

燃料电池

8.设备联网方式

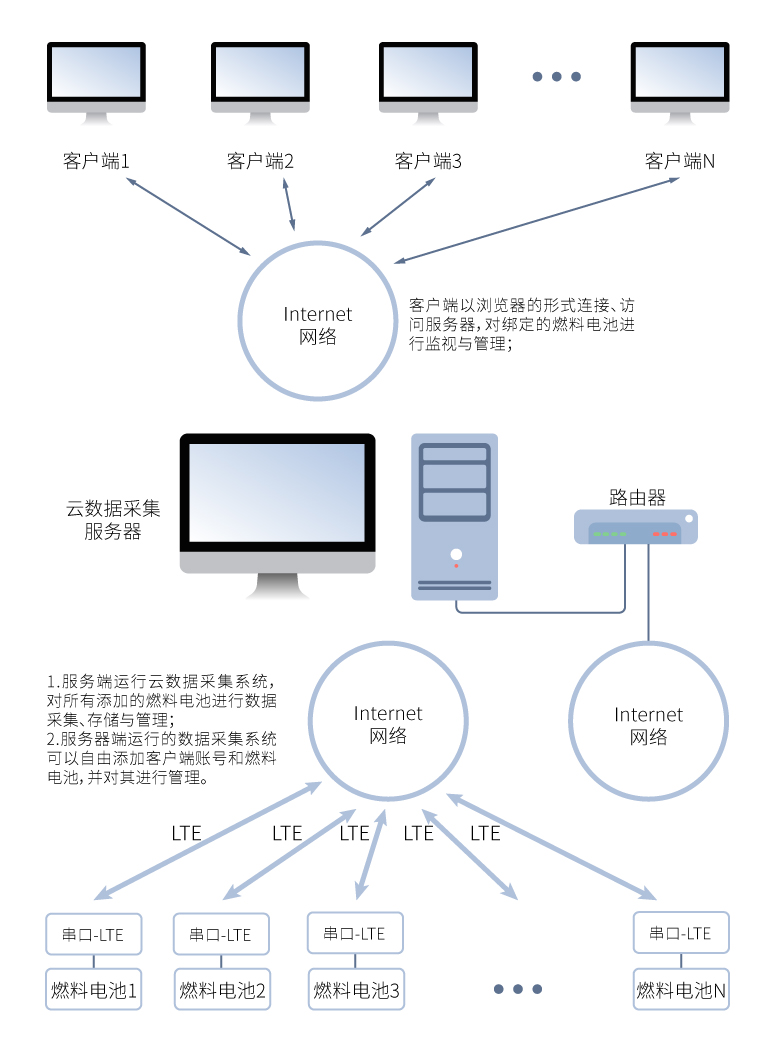

设备通过串口转LTE模块,通过LTE网络连接到internet,实现与服务端的连接。

燃料电池管理系统前端网页包含用户登录部分、用户管理部分、使用帮助部分、燃料电池管理部分,并且支持中英双语自由切换,登录默认进入中文界面。前端网页主要包含用户信息管理页面、用户密码更改页面、设备名称更改页面、监控设备列表页面、设备监控主页面、设备运行参数设置页面、报警管理页面、设备控制指令发送页面、设备信息管理页面。

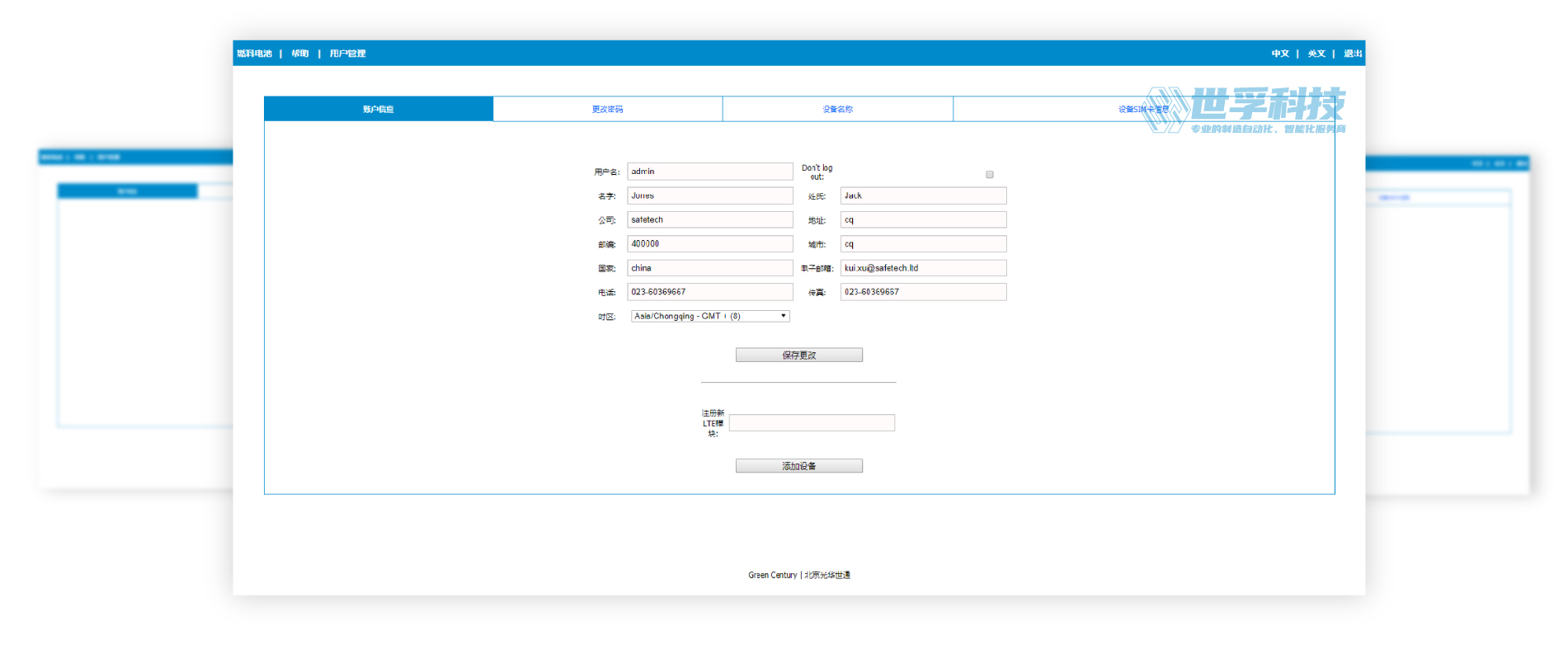

用户信息管理页面:在该页面用户可以查看自己的个人信息,并且可以对个人信息进行修改。

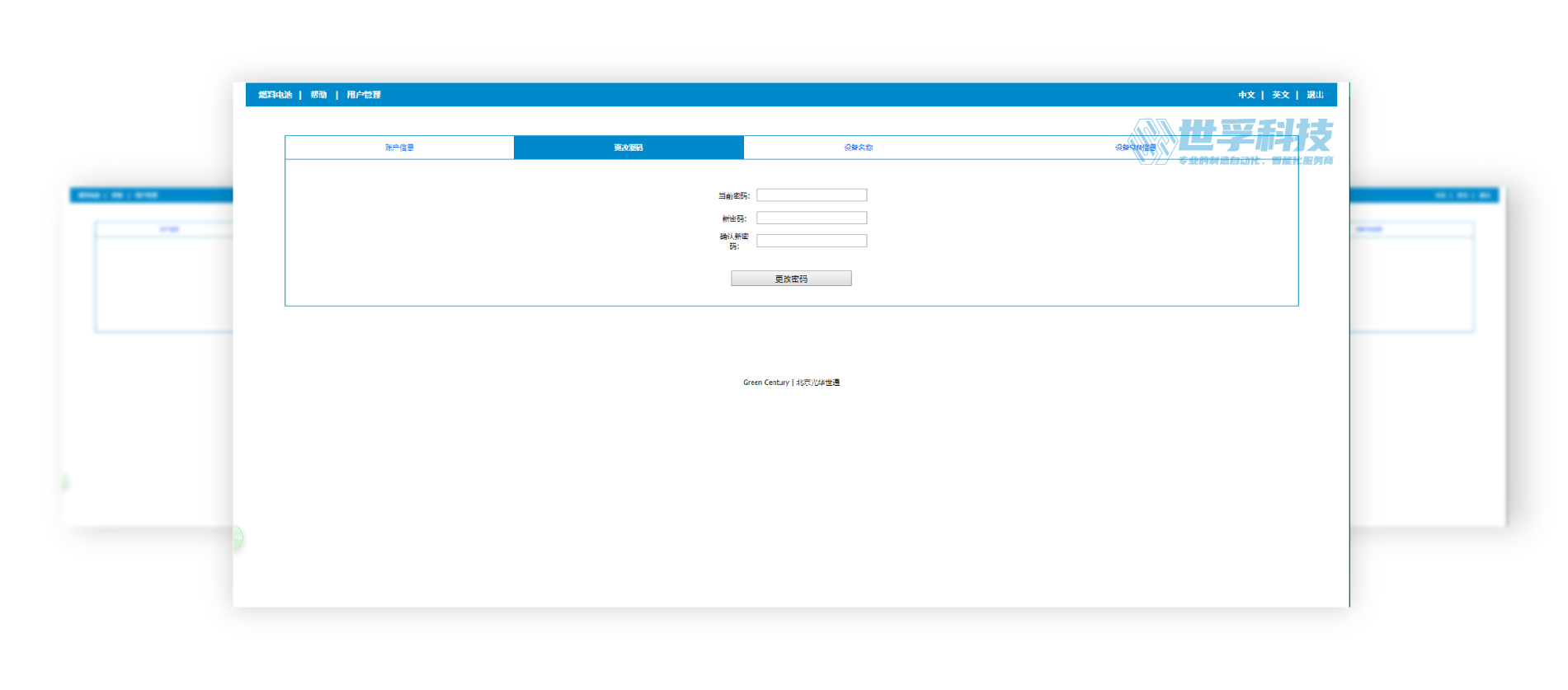

用户密码更改页面:在该页面用户可以对自己登陆账户的登陆密码进行修改。

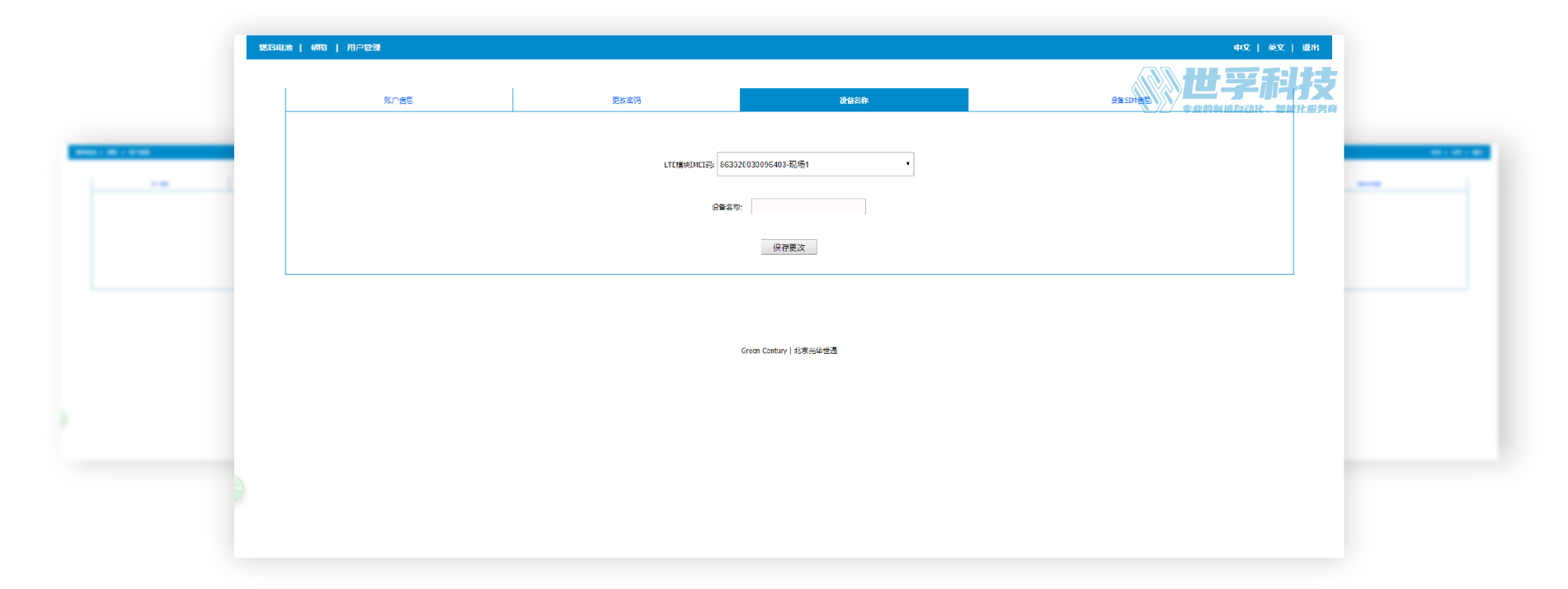

设备名称页面:在该可以对设备名称进行修改,页面初始化会自动加载用户名下所有燃料电池,用户选择需要修改的燃料电池之后,输入新名称即可进行更改操作。

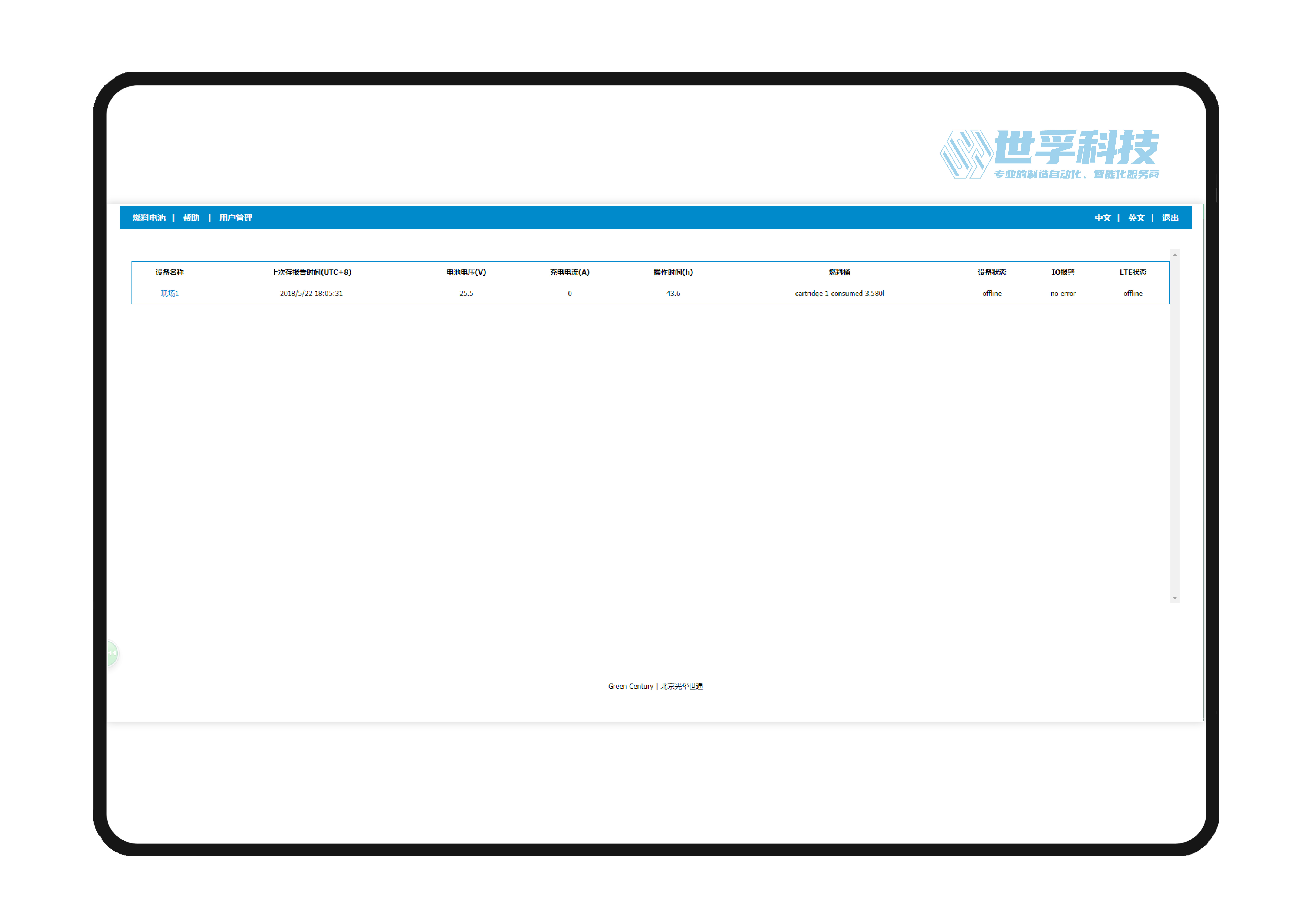

监控设备列表页面:在该页面下会加载用户名下所有的燃料电池,并显示当前燃料电池的简要状态参数,用户点击燃料电池的名称即可进入对应的燃料电池的监控页面。

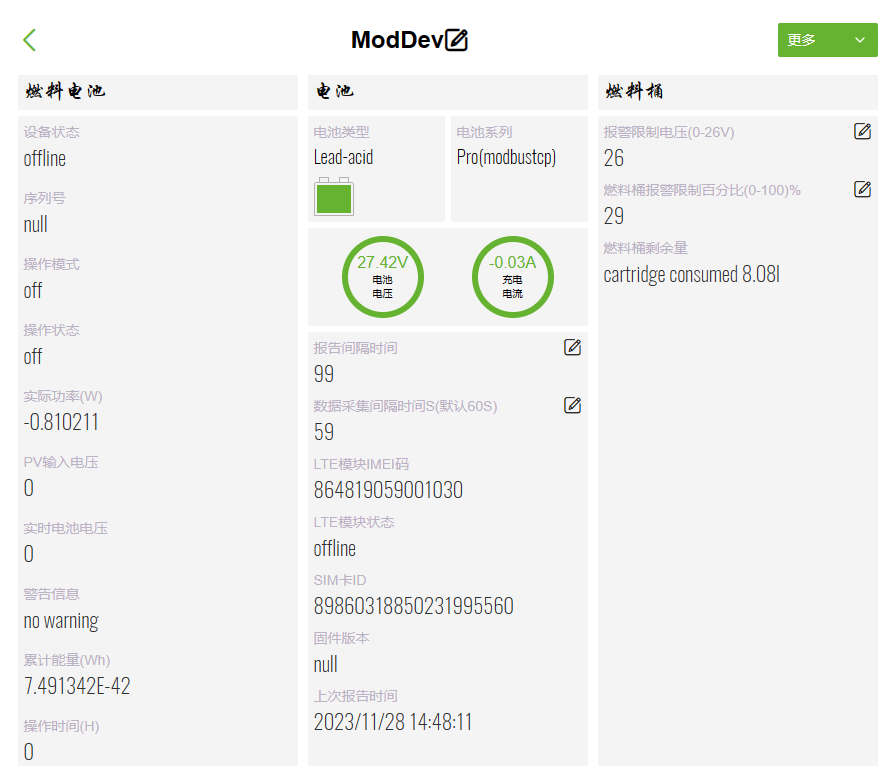

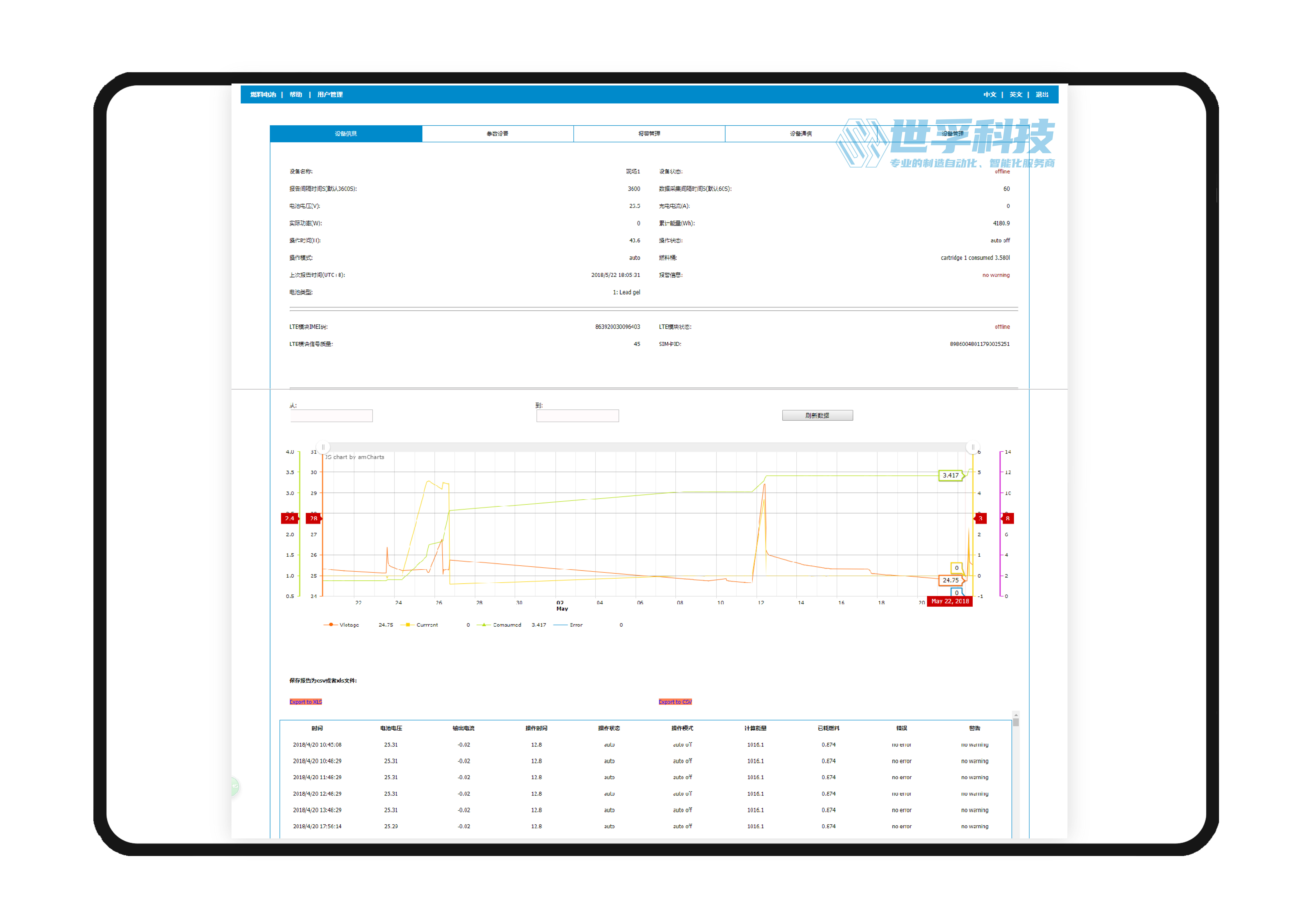

设备监控主页面:进入该页面会显示燃料电池的所有状态参数,用户可以根据状态参数判断燃料电池当前的运行状态,在该页面下用户还可以查看到燃料电池的输出电压、充电电流、燃料消耗量和错误信息的历史趋势曲线,并且可以根据时间对历史趋势曲线进行检索查看,同时在该页面用户还可以对历史数据进行报表导出,导出数据支持xls和csv两种文件格式。

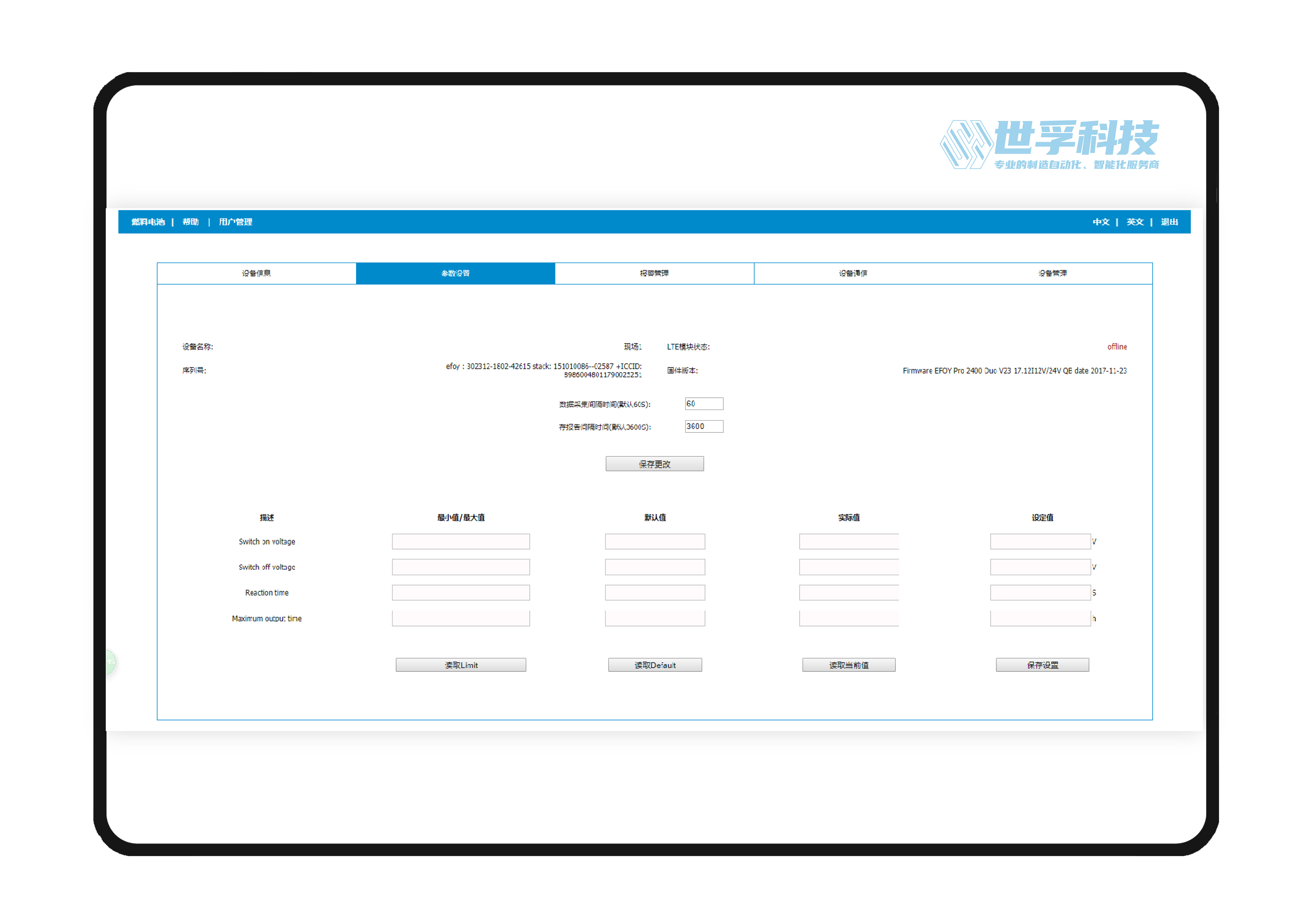

参数设置页面:在该页面用户可以对该燃料电池的数据采集时间、存报表时间尽心设置,同时还可以对燃料电池的关键运行数据进行查看和设置。

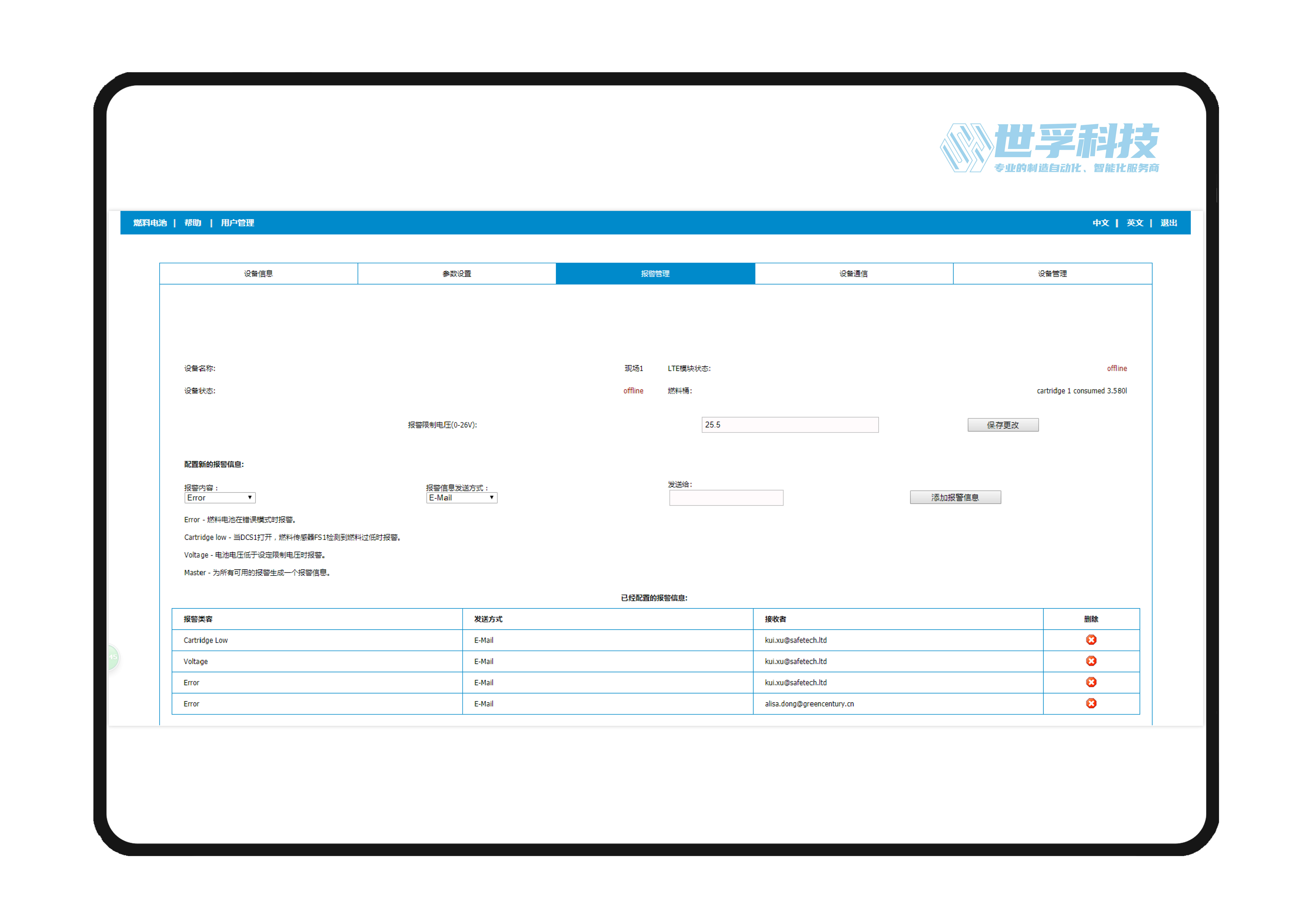

报警管理页面:在该页面用户可以设置低电压的报警阈值,可以添加报警条件,报警条件支持电压过低、燃料过低、错误三种,报警支持配置成短信发送和邮件发送两种模式,添加之后一旦燃料电池发生相应报警信息,服务端会通过邮件或者短信发送报警信息给用户。

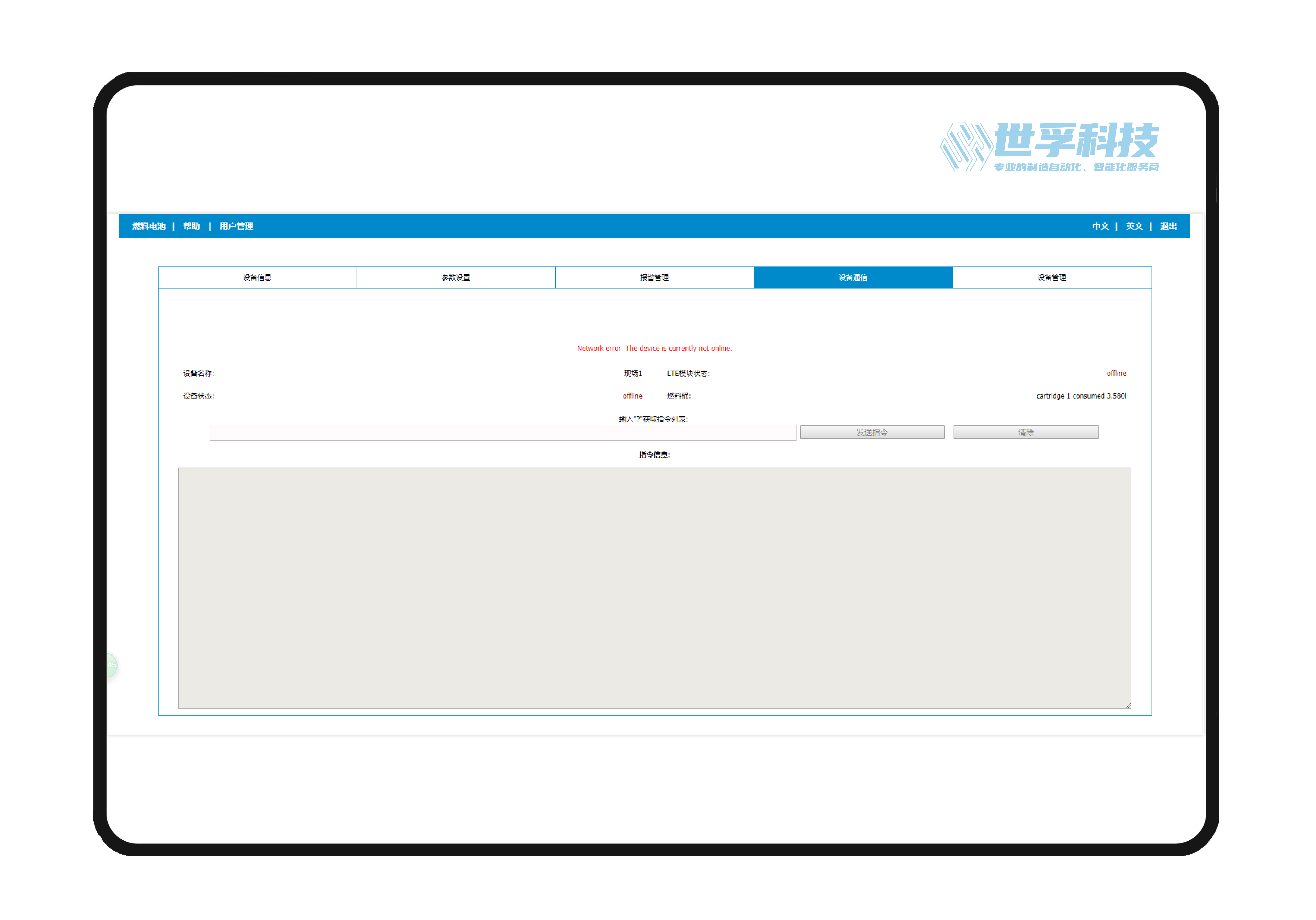

设备通信页面:在该页面下用户可以发送指令获取燃料电池的运行参数,或者发送指令控制燃料电池的运行状态,相关指令文档统一提供给用户。



3.服务端

燃料电池服务端软件
