锅炉机组控制软件

2019-08-19 00:00:00
详细介绍:

1.客户名称

临沂xx锅炉有限公司

2.软件功能

锅炉机组软件用于对燃气锅炉机组进行监视和控制、对二次循环水泵进行控制,包括自动模式、手动模式和定时模式三种控制方式,实现对室内供暖温度的调节。其中自动模式是按照设定的室内温度、升温对比次数、降温对比次数以及温度补偿参数,自动调节锅炉的启停数量;手动模式是人员根据当前环境的变化手动控制开启锅炉和二次循环水泵的数量;定时模式是对每台锅炉进行预先设定定时开和定时关的时间,系统根据时间段自动启停锅炉。软件可以自定义监控锅炉和二次循环水泵的数量,最多支持8台锅炉和8台二次循环水泵。

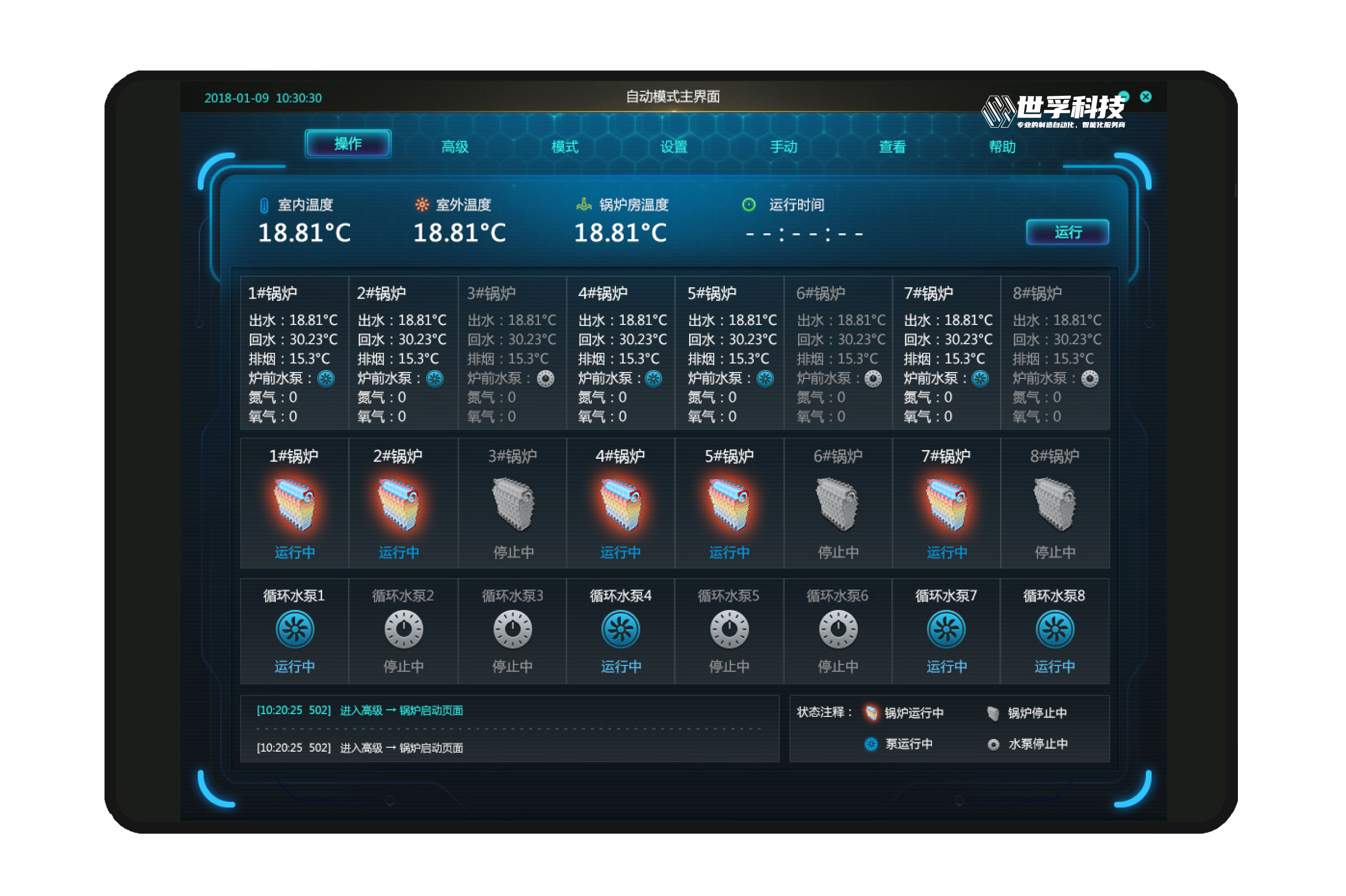

自动模式界面:在该界面下执行锅炉和二次循环水泵自动控制模式,该界面显示锅炉的实时运行参数、锅炉的启停状态、室内温度、室外温度、锅炉房温度以及二次循环水泵的启停状态,并且可以显示软件的当前操作记录。

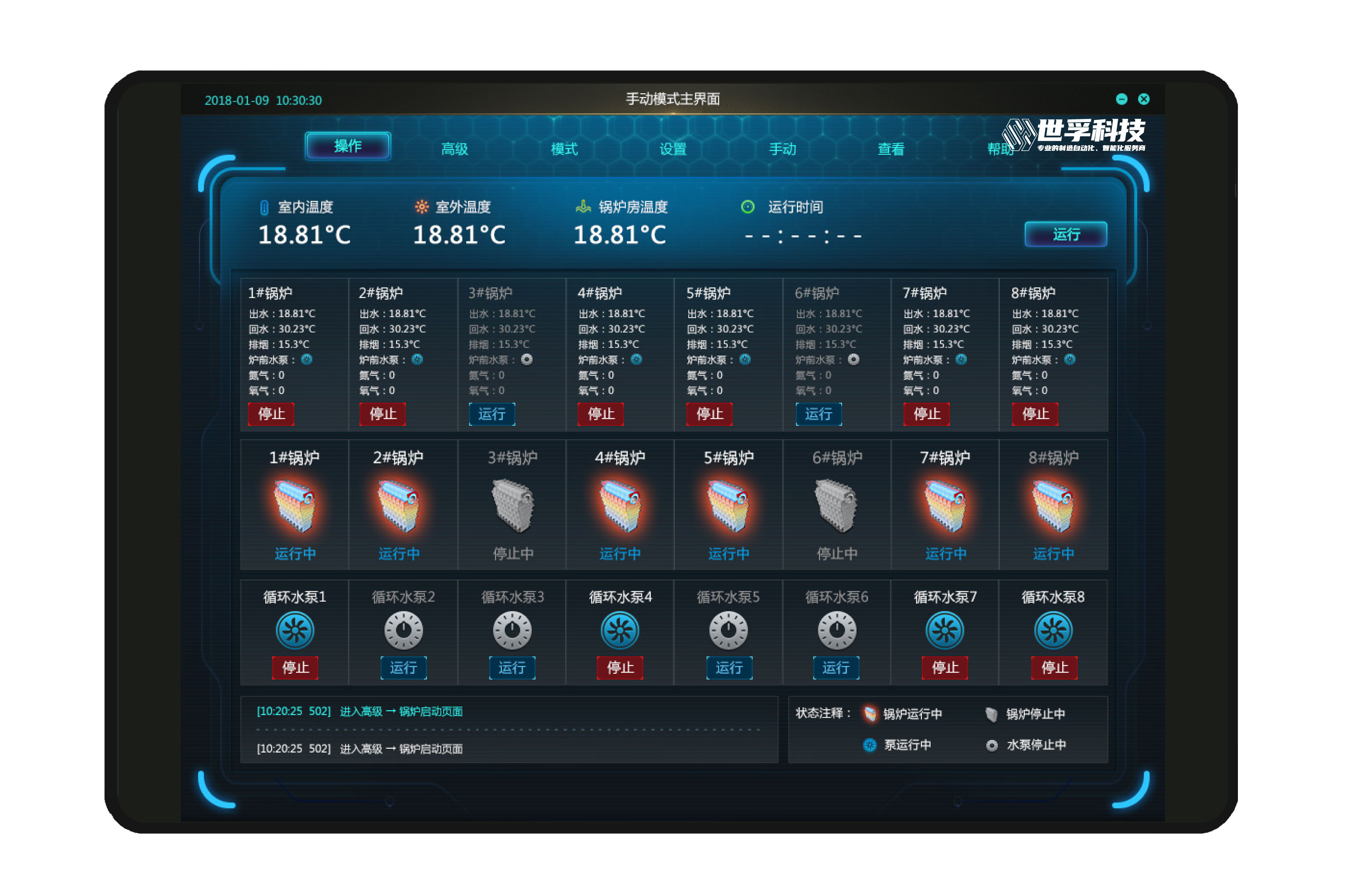

手动模式界面:在该界面下执行锅炉和二次循环水泵手动控制模式,操作员可以手动控制每一台锅炉和二次循环水泵的启停。该界面显示锅炉的实时运行参数、锅炉的启停状态、室内温度、室外温度、锅炉房温度以及二次循环水泵控制按钮和二次循环水泵的启停状态,并且可以显示软件的当前操作记录。

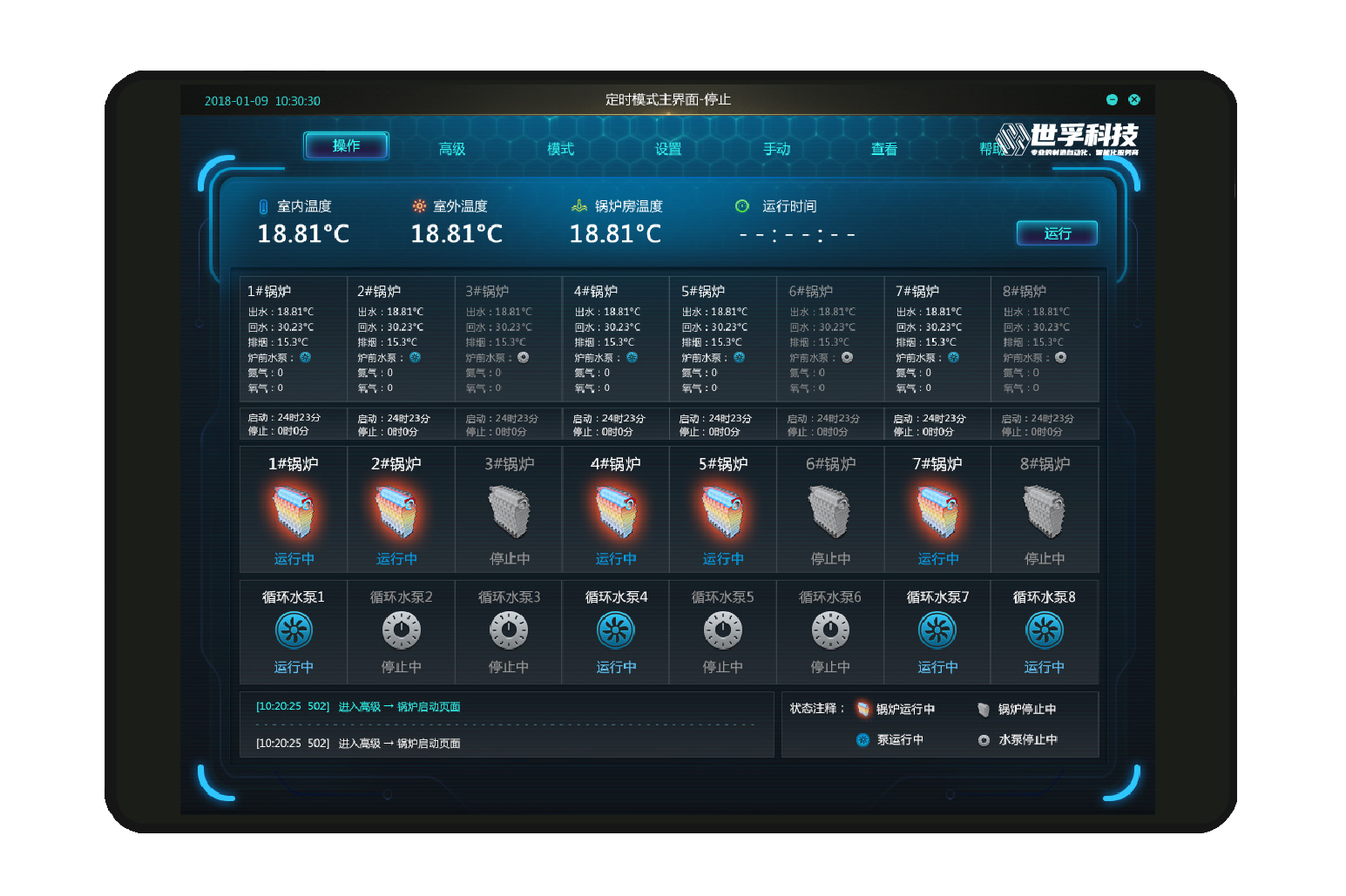

定时模式界面:在该界面下执行锅炉和二次循环水泵定时控制模式,每台锅炉根据设定的定时启停时间段由系统自动控制启停。该界面显示锅炉的实时运行参数、锅炉的启停状态、室内温度、室外温度、锅炉房温度、每台锅炉的定时启停时间段以及二次循环水泵的启停状态,并且可以显示软件的当前操作记录。

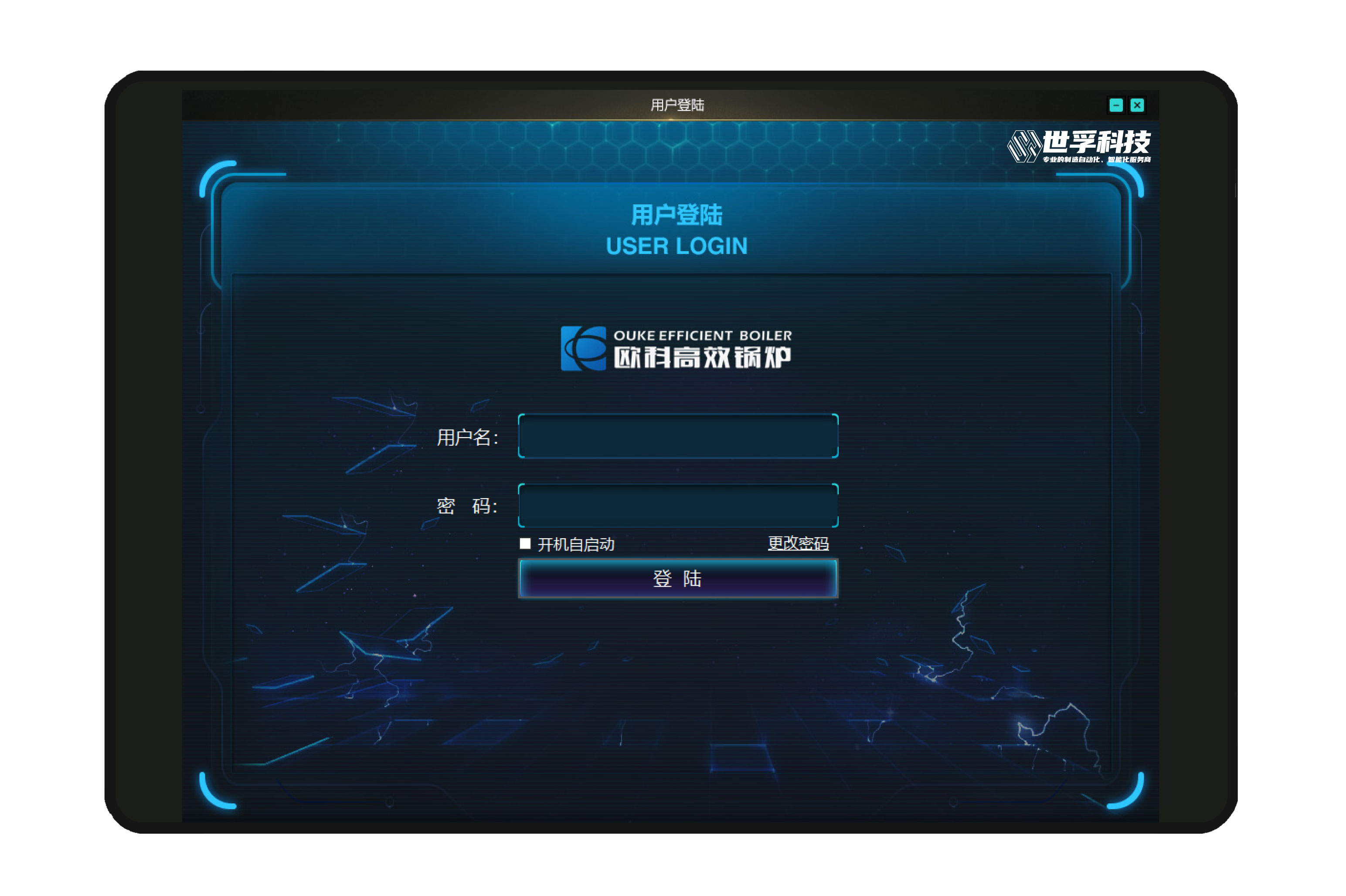

用户登陆界面:该界面提供用户的登陆操作,并且可以执行用户更改页面的调整动作。

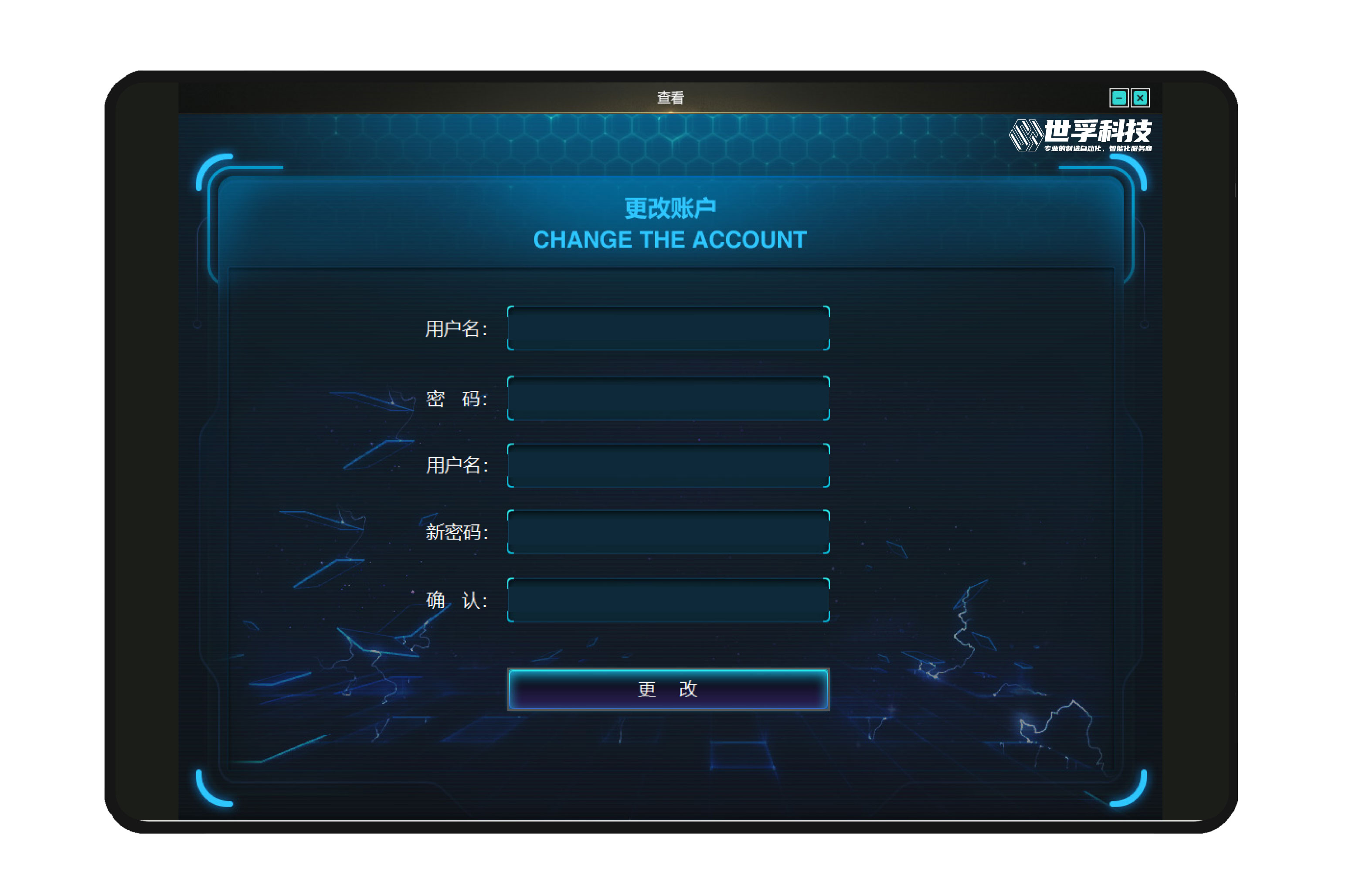

用户更改账户界面:该界面下用户可以对自己的用户名和密码进行更改。

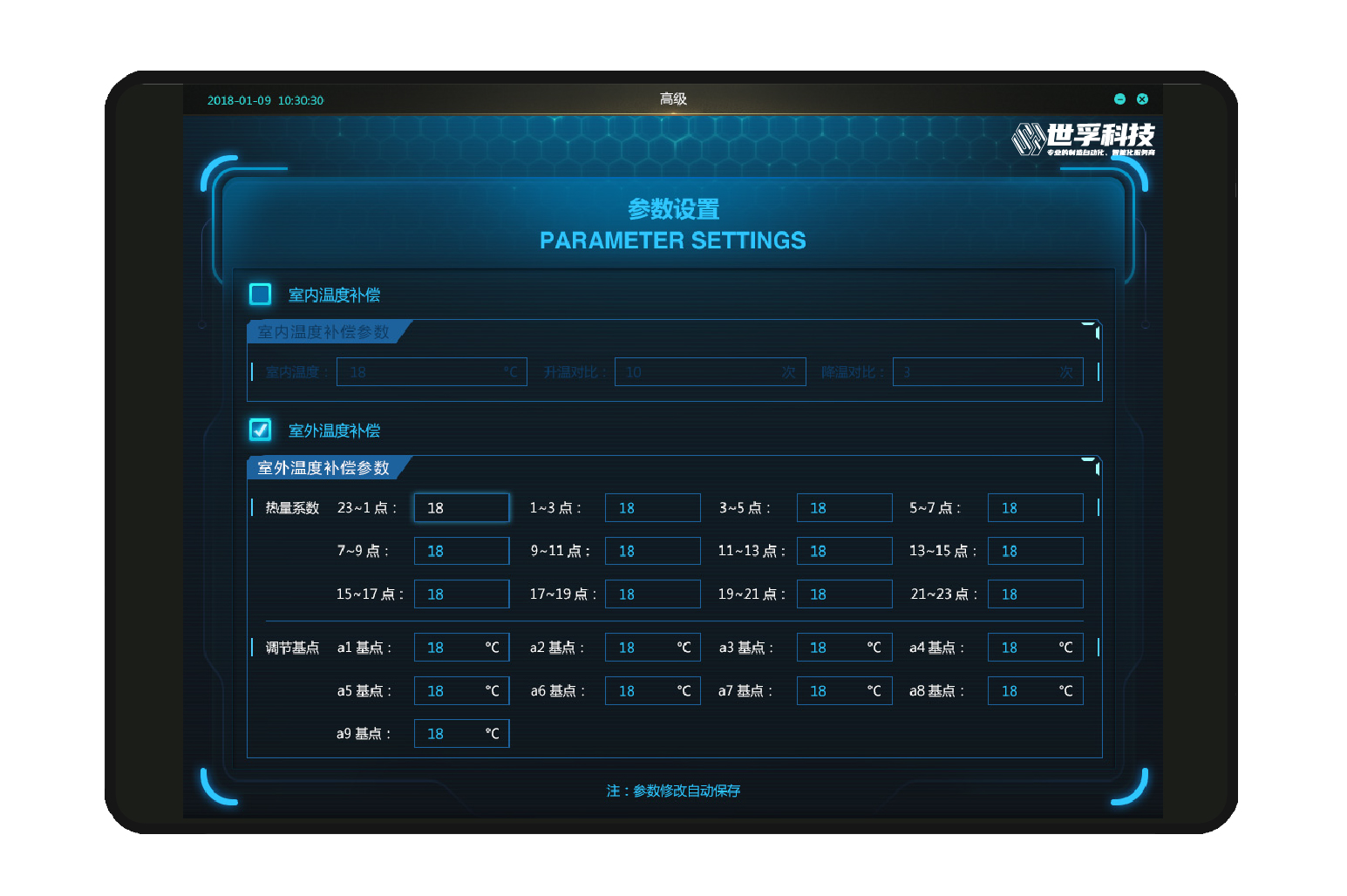

参数设置界面:用户登陆之后进入该界面,在该界面下用户可以对自动模式的运行参数进行设定,包括室内的目标温度、升温对比次数、降温对比次数以及每个时间段的温度补偿系数。

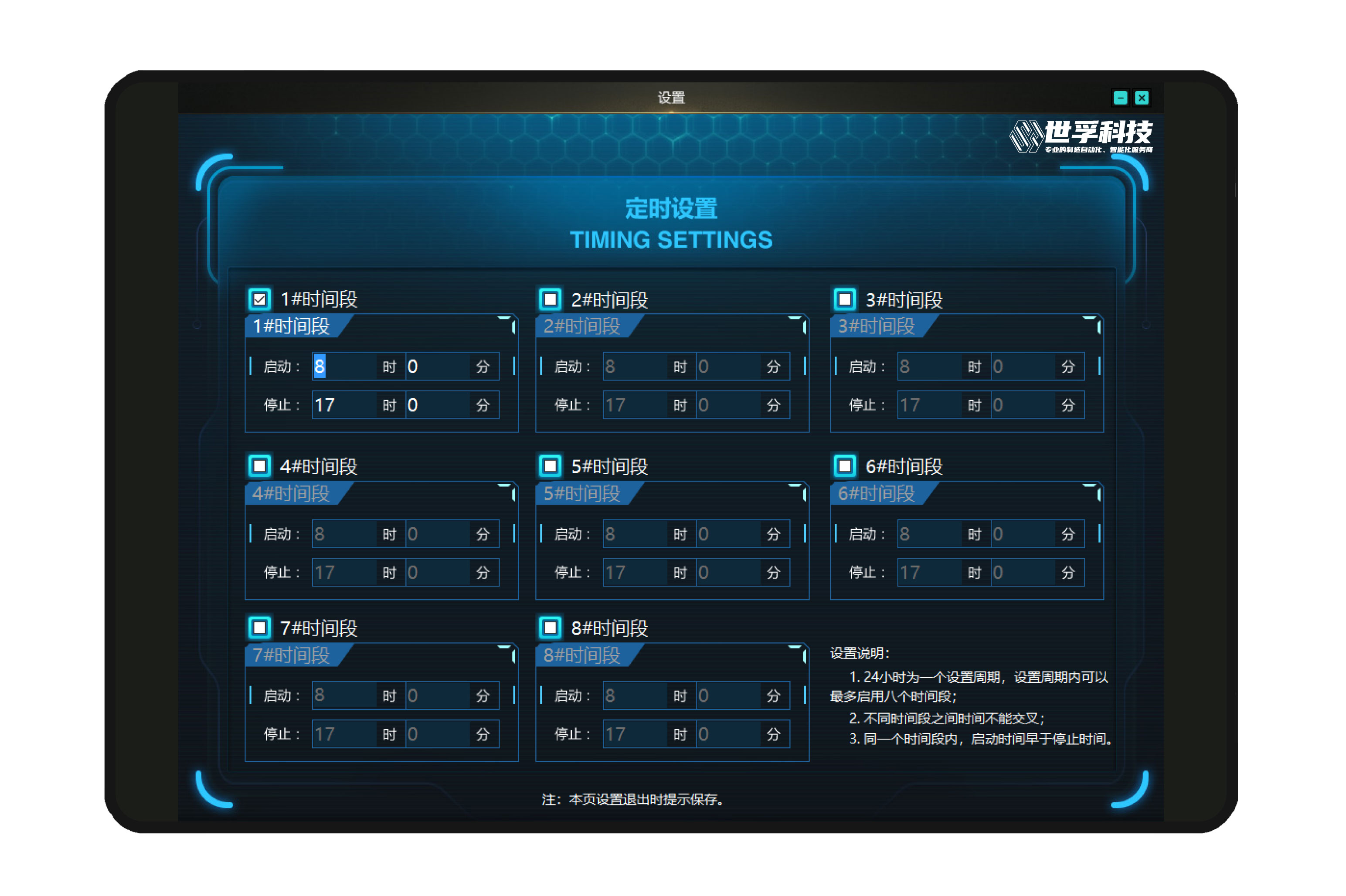

定时设置界面:该界面用于设定定时模式的锅炉启停参数,用户可以对每台锅炉的定时启停时间进行单独设定。

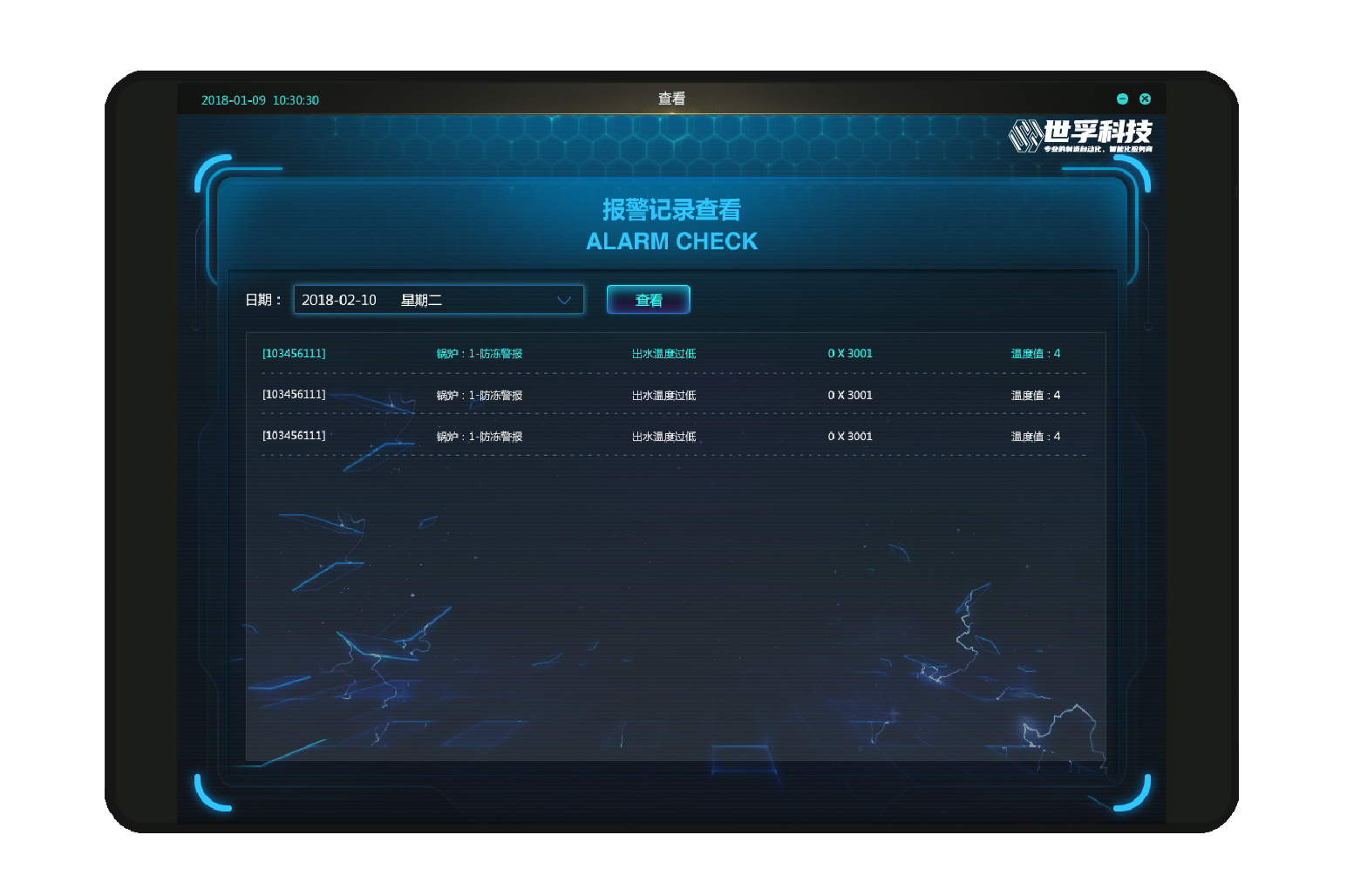

报警记录查看界面:系统具备记录锅炉运行状态的报警信息功能,并且会每天生成一个报警记录文件,用户可以手动选择需要查看的报警记录日期,然后查看当天的报警记录信息。

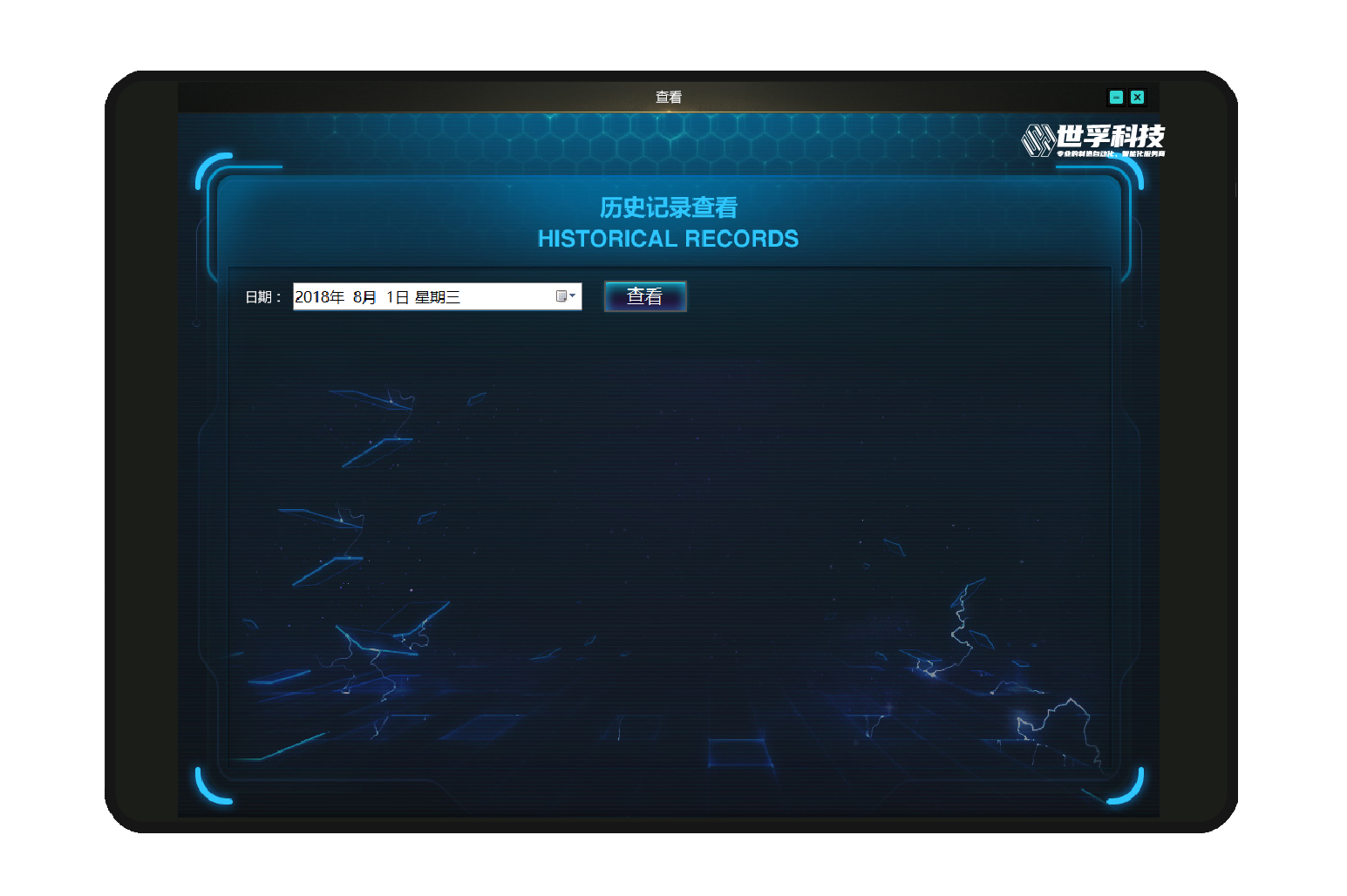

历史记录查看界面:系统具备锅炉机组软件的运行及操作日志信息,并且每天生成一个记录文件,用户可以手动选择需要查看的报警记录日志,进行查看操作。

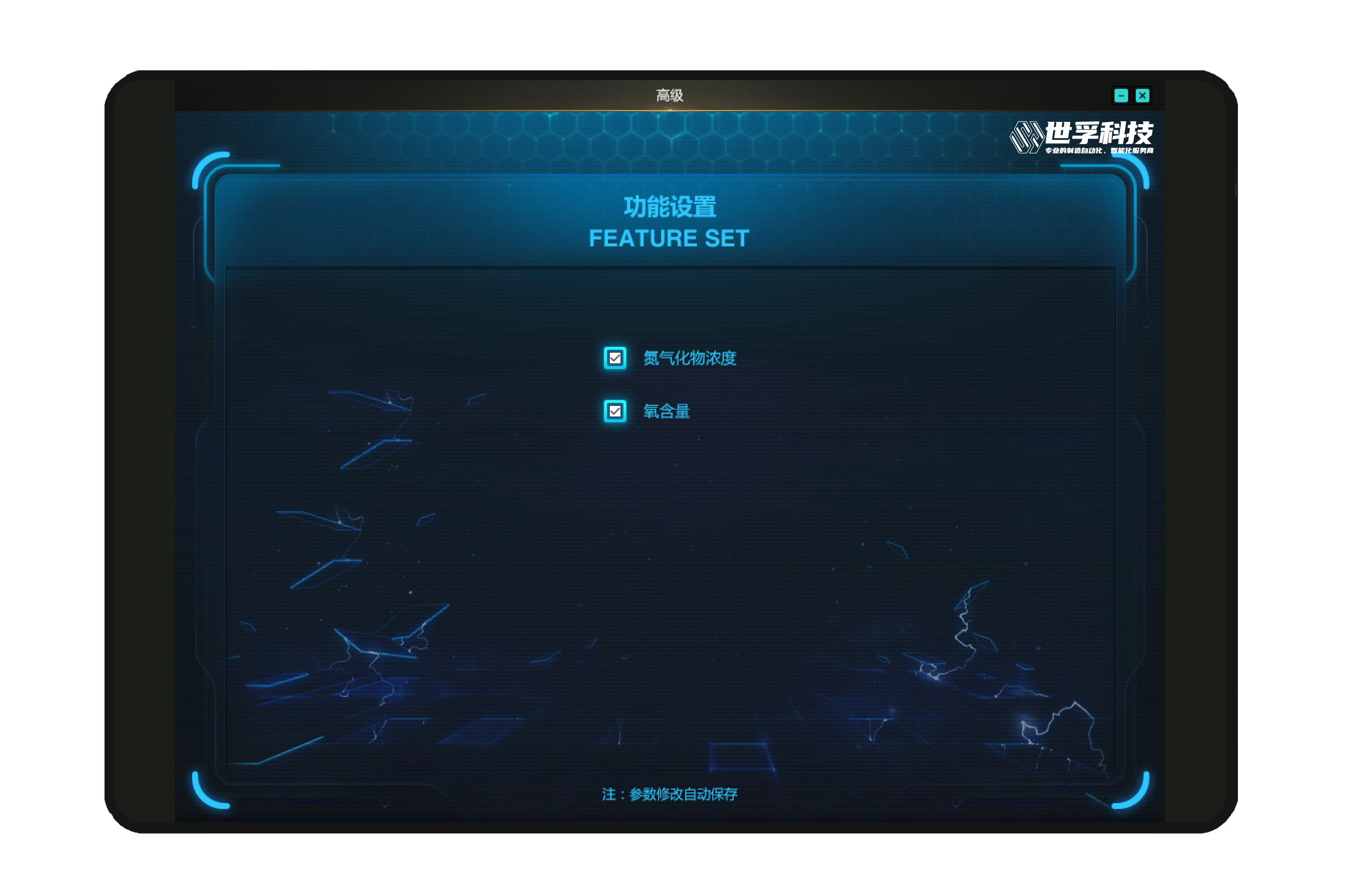

功能设置界面:系统预留了氮氧化物浓度和氧含量检测功能,在该界面下用户可以选择是否在主界面上对这两项参数进行监测。

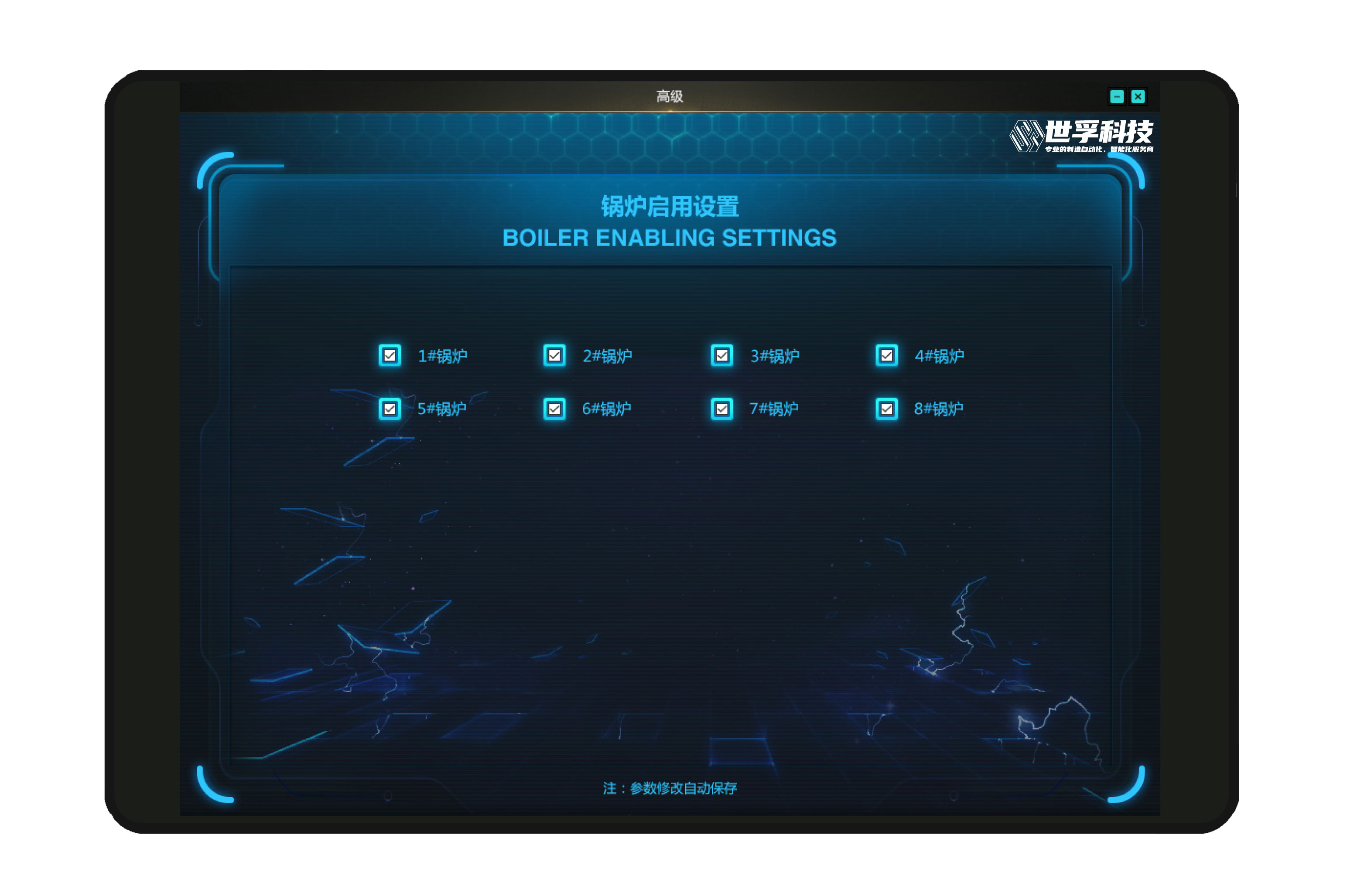

锅炉启用设置界面:锅炉机组软件支持用户根据实际需求将锅炉接入系统并进行监控,锅炉接入之后用户可以选择启用对应的锅炉进行监控操作。

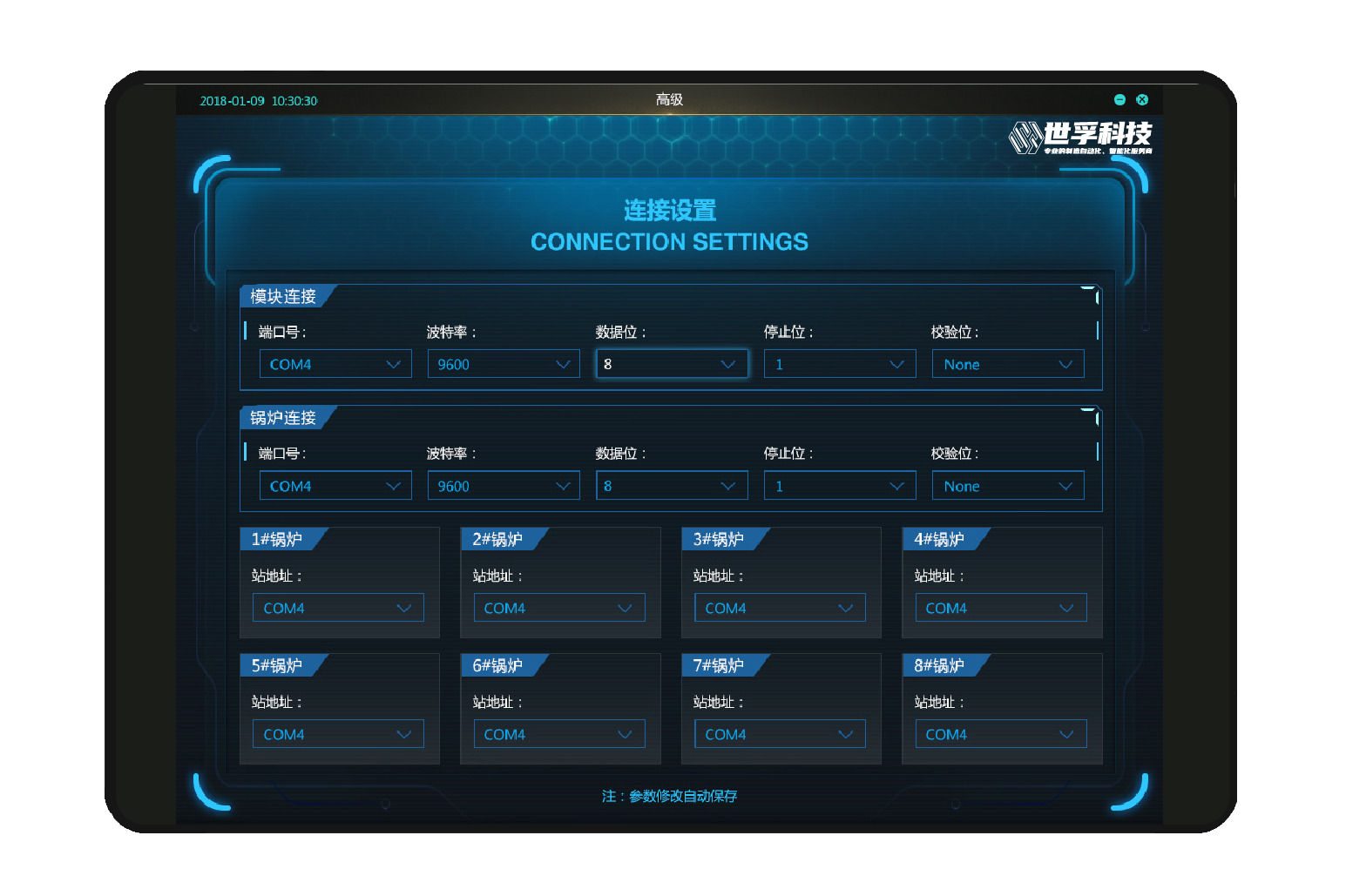

连接设置界面:该界面下用户可以设置温度采集模块的连接参数和锅炉的连接参数,并且还可以对连接到系统的每台锅炉的从站地址进行设定。

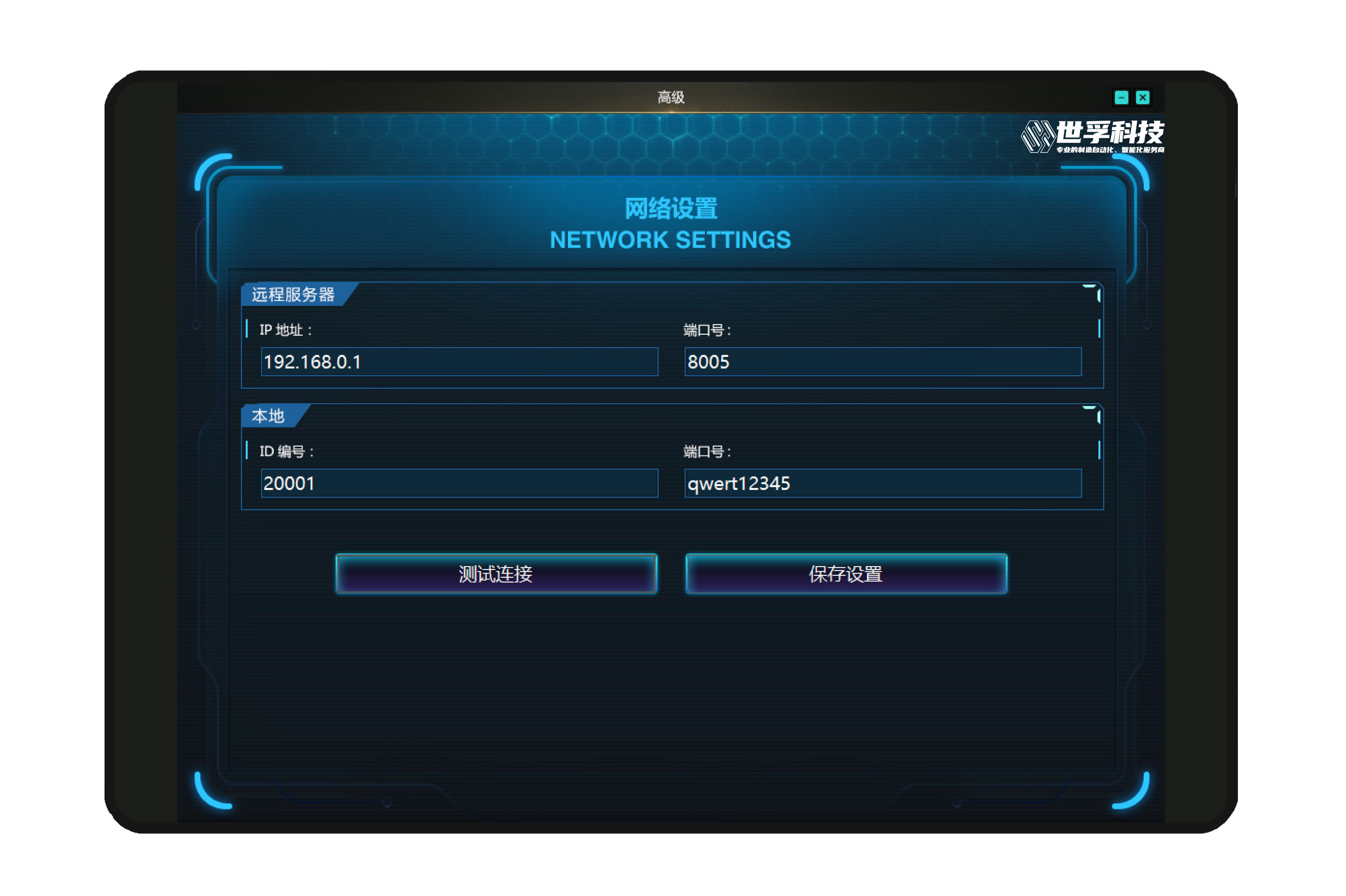

网络设置界面:锅炉机组软件提供连接到设备提供商的云端监控平台的接口,在该界面下可以设置云端的远程IP及端口号,还可以设置本机的ID编号和识别码等参数。

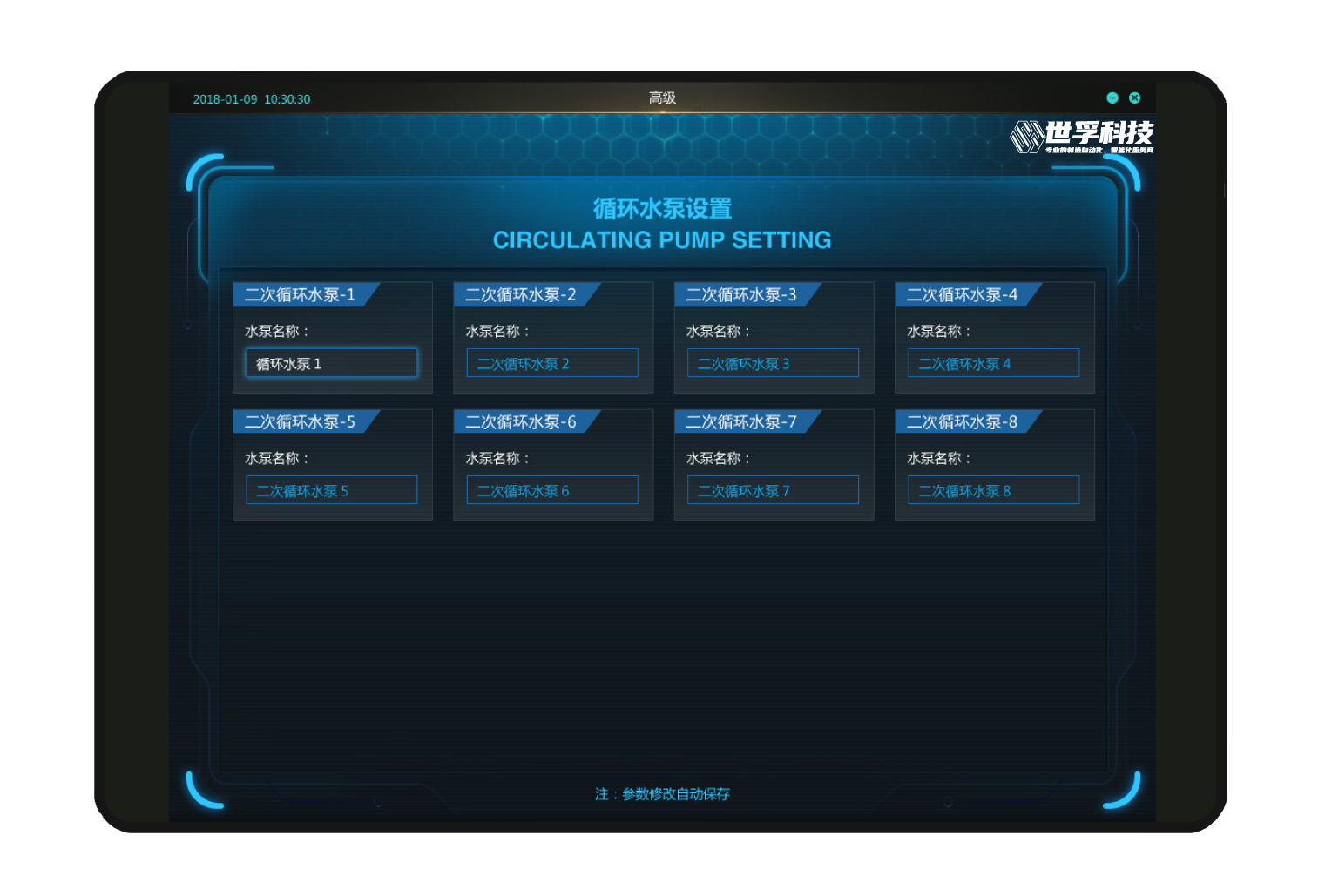

循环水泵设置界面:该界面下用户可以对接入锅炉机组的二次循环水泵进行启用,并且可以对二次循环水泵的名称进行设定。


3.监控设备

室内外环境温度、燃气锅炉、二次循环水泵。

4.通信协议

标准RS-485(modbus-rtu)总线协议、非标准RS-485总线协议。


  锅炉燃烧动画

  锅炉外观图
